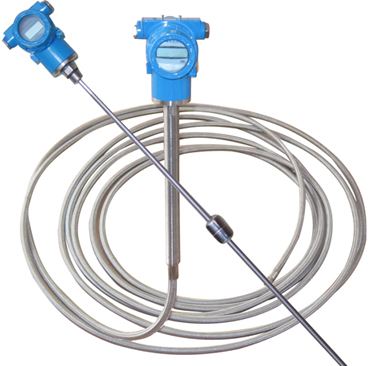

智能型磁致伸缩液位计是采用磁致伸缩原理生产的高精度位移测量传感器，具有测量精度高、稳定可靠、寿命长、结构精巧、环境适应性强等优点，油罐顶部安装无需清罐，安全、方便、快捷。

产品按GB3836-2000《爆炸性环境用防爆电气设备》的要求设计和认证。适用于石油、化工、食品、制药等行业的容器内液位的精确测量。



磁致伸缩液位计测量原理磁致伸缩液位计测量示意图



工作原理

磁致伸缩液位计部分是基于磁致伸缩原理设计的，它由敏感元件波导丝（管）、活动磁铁及发射电脉冲信号和接收返回信号的电子部件构成。当电子探头中脉冲发生器产生的电脉冲沿钢管内的波导丝传递时，电脉冲同时伴随产生一个垂直于波导丝的环形磁场以光速沿波导丝传递。当脉冲环形磁场与浮子固有磁场相遇时，二者的磁场矢量相叠加形成螺旋磁场，产生瞬时扭力并在波导丝上形成一个机械扭力波以声速传递返回到电子探头，使线圈两端产生感应脉冲。通过测量出发电脉冲与扭力波返回产生的感应脉冲之间的时间差，就可以精确地计算出被测液面高度。同时将温度传感器置于测杆内，便可连续测定介质温度。



主要技术参数

测量范围	0.2～6m
液面精度	±1mm
重复性	0.5mm
工作温度	-40℃～120℃
工作压力	-0.05～10MPa
介质密度	0.5g/cm3～1.8g/cm3




防爆标准	ExiaⅡCT6
外壳保护等级	IP65
供电电压	24VDC
输    出	三线制4～20mA
测杆材质	标准型316L不锈钢 可选20号合金钢、哈氏C-276、316L SS套Teflon或电子抛光
过程连接	DN50以上


选型表

ZS-UAT100

磁致伸缩液位计，输出4～20mA

S6

316L不锈钢

探杆材料

A2

20号合金钢

HC

哈氏C-276合金

TF

316L 不锈钢外套PFA (1/16” 厚) ；(最大177ºC & 3.5 kg/cm2)

LW

顶部安装

变送器结构

TW

底部安装

A

铸铝

变送器外壳

S

不锈钢

R1

普通杆式

探杆类型

F1

缆式

HP

高压杆式

H0

－40～80ºC

过程温度

H1

－40～120ºC

H2

－40～230ºC(仅AT100)

H3

－40～425ºC(仅AT100)

M1

1个液位

输出信号

M4

2个液位(仅UAT100)

M4A

1个液位，HART协议(仅AT100)

M4B

2个液位，HART协议(仅AT100)

X

无第二路4~20mA输出

第二路模拟输出

R1

有第二路4~20mA输出

O

普通型

防爆选项

D

隔爆型

E

本安型

－□

安装高度(mm)

－□

测量范围(mm)

－□

介质密度(g/cm3)

－□

工作压力(MPa)
